电路中常见的合金电阻器和电容器在其中起到的作用

时间：2022-01-24 阅读量：2137

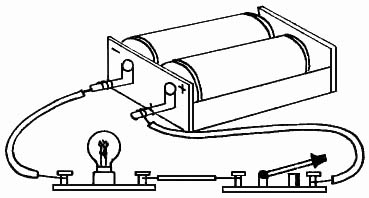

我们用电线连接电池、开关和灯泡，形成图3-1中的电路。线路连通后，电流从蓄电池正极流出通过开关和小灯泡流回蓄电池负极，小灯泡才能亮。电线和小灯泡都导电。它们被称为导体。一般来说，金属是导体。当导体通过电流时，它对电流有一定的阻隔作用，称为电阻。电阻的文字符号是R。电阻的单位是欧姆，其符号为：（Ω）。比较大的单位是千欧姆（KΩ）和兆欧姆符号为：mΩ。电阻单位是欧姆（符号“Ω”），较大的单位是千欧姆（KΩ）和兆欧姆（mΩ）。其转换关系为：1MΩ=103KΩ1KΩ=103Ω　
图3-1照明电路
电阻在电路中的作用

   常用电阻器分为两类。具有固定电阻的合金电阻器称为固定合金电阻器。接连可变的电阻器称为可变电阻器（包括可调电阻器和电位计）。其形状和图形符号如表3-1所示。
   按照材料的不同可分为：电阻器也可分为碳膜电阻、金属膜电阻或线绕电阻等。
   电阻器在电路中用来干什么的
   固定电阻器　

电位计　　

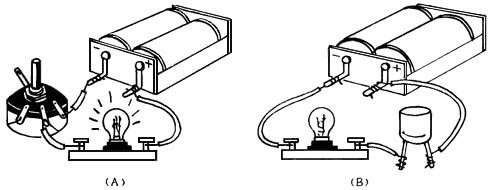

我们将图3-1中电路中的开关更换为470欧姆电位计（如图3-2（a）所示）。旋转电位计手柄，小灯泡亮度随电阻值变化。电阻越大，小灯泡的发光越暗。这表明电阻器可以控制电路中的电流强度。根据上面的我们可以简单的来做一个可调光的玩具小台灯。
电阻器和电容器在电路中的应用

   电阻器有两个主要参数：
   1.标称电阻和允许误差值。
   电阻上标记的电阻值称为标称电阻值。比如1500，5.1欧姆。其实际电阻值允许有一定的误差，称为允许误差。分别为：Ⅰ级（±5％）、Ⅱ级（±10％）和Ⅲ级（±20％）。当电阻标有“3KΩⅠ”，说明电阻器的电阻值为3KΩ，误差在±5％上下。
   色环也可表示电阻的标称值和误差。电阻上印有四个彩色圆环，靠近电阻左端的三个彩色圆环代表电阻值，最后一个彩色圆环代表允许误差。方法见表3-2。
   最大电阻值也可以从微调电阻器和电位计的标称值看得出来。例如，100k电位计意味着其电阻可以从零持续变化到100kΩ。
   　　2.额定功率。
   额定功率是电阻允许的上限功率，当超过此功率值电阻器会因为过热而导致烧毁。如果没有特殊要求电阻器一般采用1/8W碳膜电阻器。

电路中常见的合金电阻器和电容器在其中起到的作用
